水泵X射线渲染 透视工业心脏的力学之美

引言

在工业领域，水泵被誉为“工业心脏”，其内部结构的精密程度决定了流体的输送效率与稳定性。传统的外观渲染图只能展示水泵的外壳，无法揭示其内部复杂的叶轮、流道与密封结构。X射线渲染技术（X-ray Rendering）作为一种非破坏性的可视化手段，能够穿透金属外壳，将水泵的内部构造以逼真的光影效果呈现出来。本文将探讨水泵X射线渲染的技术原理、实现方法及其在工业设计与科普展示中的应用价值。

一、什么是X射线渲染？

X射线渲染并非真正使用X射线拍摄，而是一种基于三维模型的计算机图形学技术。它通过模拟X射线穿透不同密度材质时的衰减差异，为模型赋予半透明、渐变的视觉效果。在水泵模型中，密度较高的部件（如铸铁泵壳、不锈钢轴）呈现深色或模糊，而密度较低的内部空腔、塑料叶轮则显得更亮、更通透。这种渲染方式既能展示水泵的整体外形轮廓，又能同时揭示其内部结构，实现“透视”效果。

二、水泵X射线渲染的实现步骤

1. 三维建模

首先需要构建水泵的高精度三维模型，包括泵壳、叶轮、泵轴、轴承、密封环、进出口法兰等所有关键零件。模型应保证内部零件位置关系准确，以便后续渲染时各区部互不遮挡错误。

2. 材质与密度属性设定

在渲染软件（如Blender、Maya、Keyshot或V-Ray）中，为每个零件指定不同的“X射线密度”参数。通常泵壳设为高密度（低透明度），叶轮设为中等密度，内部空腔或流体区域设为低密度（高透明度）。还可以引入颜色渐变：密度越高，颜色越偏向蓝紫；密度越低，越偏向橘黄。

3. 光照与环境设置

X射线渲染不依赖常规的方向光或点光源，而是常用于“背光”或“环境吸收”模式。需要设置一个较强的大面积背景光，使模型从内部发光，配合微弱的边缘光来勾勒轮廓。环境贴图可使用暗色科技感背景，以突出半透明体。

4. 渲染参数调节

• 透明度：多次反弹采样，让光线能穿过多个零件。
• 景深：轻微景深能使不重要的边缘变模糊，突出包含叶轮的轴向视角。
• 体积散射：在流体区域（入水口、蜗壳）加入轻微体积散射，模拟水流的存在。

5. 后期处理

渲染输出后，在Photoshop或后期软件中叠加辉光、色散与暗角，强化X射线的“发光”“半透”触感。适当标注文字或箭头指示关键零件，如“叶轮”“机械密封”“蜗壳”。

三、典型视觉效果示例

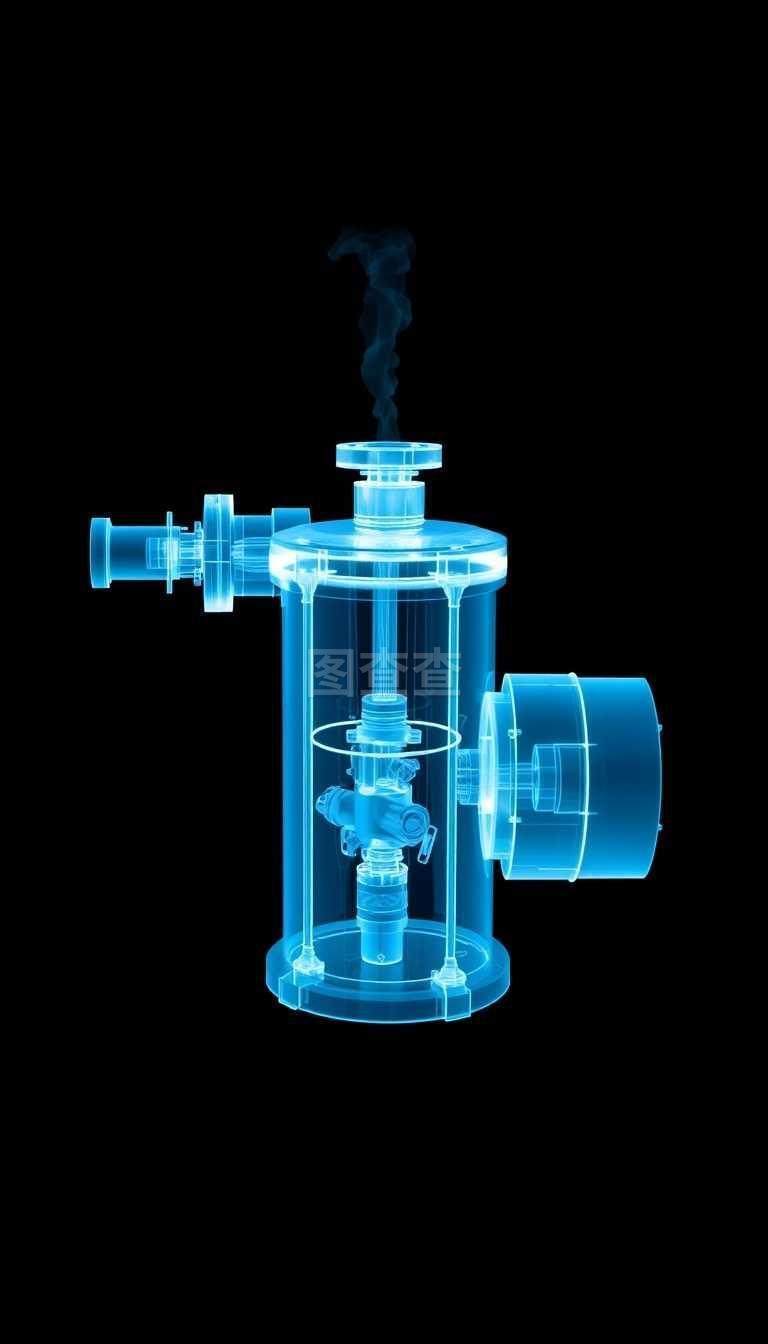

一台离心泵的X射线渲染图中，你会看到：

• 泵壳前方形成淡紫色、玻璃般的薄雾，露出内部的螺旋蜗壳流道；
• 叶轮呈半透明的暖橘色，叶片轮廓层次分明，正中心与泵轴贯穿；
• 泵轴从电机端延伸到叶轮，其金属区域呈灰色半透明，但比叶轮更暗；
• 入口与出口管道的外壁最先被光线穿透，视觉上向内渐隐，引导观众视线至内部关键运动副。

这样的图像不仅是技术插图，更是一种工业美学表达，适合用于产品说明书、展会海报和工程师培训课件。

四、水泵X射线渲染的应用价值

1. 工业设计评审：在不拆解样机的情况下，快速检查内部零件是否存在干涉、间隙是否合理。
2. 销售与科普：帮助非专业客户直观理解水泵的工作原理——“水从哪里进，经过哪里，又从哪里出”。
3. 故障诊断：基于CT扫描重建的X射线渲染可作为维修参照，对比正常与磨损状态下的内部差异。
4. 专利与文档：高质量透视图能够更清晰地表达发明技术点，提升专利附图的质量标准。

五、

水泵的X射线渲染将硬核的机械结构与轻盈的光影质感融为一体，就像给看不见的流体力学穿上了一层科技玻璃。随着实时渲染与体积渲染技术的进步，未来我们甚至可以在虚拟现实中拆解一台水泵，用手势分离出叶轮与蜗壳，打造沉浸式的学习与设计体验。对工程师而言，X射线渲染不仅是一种展示技巧，更是解剖工业心脏的一把“光学手术刀”。
